La mise en oeuvre est délicate, c'est Patrice qui s'en charge. Respecter la pente pour l'évacuation de l'eau, relever légèrement le long des murs, tout ça prend un temps fou. Ensuite il faut étaler le sable puis une couche de 5-6cm de mélange sable/ciment sans eau. Cette "chappe" durcira par infiltration et par l'humidité du sable et du sol. Le durcissement sera long et permet la mise en place définitive des pavés. On voit ici l'étape où le mélange sable/ciment est tiré, prêt à être recouvert de pavés.

18-09-2011 Impossible bien sûr de mettre en place les 60m² de pavé sans l'aide précieuse de Patrice qui passera son dimanche avec moi à jouer dans le sable. La mise en place prend beaucoup de temps car il faut respecter une pente de 2% pour l'écoulement des eaux de pluie, ainsi qu'une pente légèrement supérieure aux abords des murs pour favoriser l'écoulement au pied des murs. Normalement, on pourrait poser les pavés sur le sable directement, mais pour solidifier l'ensemble, nous mettrons 1 pelle de ciment pour 5 pelles de sable sans mettre d'eau. Ainsi l'humidité du sable suffira à faire durcir le mélange lentement une fois l'ensemble posé. Pour l'ensemble il faudra 12t de sable, 7,5m² de pavés (quelques tonnes également), 875kg de ciment...à la pelle ! Si vous ne savez pas quoi faire le dimanche...

Surface de contrôle, controleur midi motorisé, 32 faders motorisés Mackie Control Universal Pro. Avant de me décider j'en ai essayé plusieurs : behringer, c'est pas cher mais ce n'est pas adapté à une configuration "pro" pour plusieurs raisons, notamment le nombre de raccourci (mute, solo, rec...), qualité de fabrication, fiabilité. La tascam FW1884+ext, c'est déjà la gamme au dessus y a pas photo, mais ce complexe carte son + controleur à ses limites. De plus pas d'écran de controle, on est vite paumé dans des projets conséquents. D'où mon choix final des MCU pro car on a du matos de qualité, paramétrable à souhait, le petit écran d'affichage qui fait vraiment la différence (oui oui c'est vrai, c'est important).

Anniversaire

A suivre, une série de photos prises pendant la soirée du 02 avril. Petite fête organisée pour mes 40 ans, je remercie encore les invités d'avoir répondu présent et de m'avoir gâté comme ils l'ont fait de multiples présents. La soirée se déroulait autour du four à pain dans lequel le chef s'affairait aux petits fours, flammenküchen und pizzas, et ce fut également l'occasion de profiter de la grande pièce du studio aménagée pour l'occasion d'un couple d'enceinte 12XT + LA4. Le rendu sonore était très bon, très agréable sur l'ensemble du spectre, c'est l'impression ressenti par tout le monde, j'en suis flaté. Quel bonheur, ce fut si bon qu'on remettra ça, c'est promis ! Mais la prochaine fois, avec des musiciens pour un show live ;-) et je n'attendrais pas la cinquantaine pour ça ! Merci à tous ---

Mise à jour mars 2011

Comme d'habitude, c'est au bout de quelques semaines de travaux que je prends enfin le temps d'agrémenter le blog...

Depuis plusieurs jours je me suis concentré sur le mur de briques de la grande salle. Avec les conseils avisés et la participation de Patrice, Alex et Thomas, ce mur est enfin terminé. Chaque brique est une étape à part entière. Cumulé, ça a pris quasiement 24h00 pour la réalisation, en général à deux.

Entre deux étapes de réalisation du mur de briques, j'ai fini les bass-trap de la régie, préparé la dalle pour la chappe maigre dans la grande salle, installé la dernière lampe au plafond, et finiolé les joints de plâtre dans la régie.

Vous l'aurez compris, le silence sur le blog n'est pas synonyme de vacances, d'autant qu'entre temps, j'ai eu la grippe qui m'a cloué au lit deux jours !

J'ai opté pour une clim à poser soi-même simplement parce que je n'ai pas besoin d'un système très puissant. La régie étant parfaitement isolée, la chaleur va s'accumuler rapidement et un climatiseur est indispensable. C'est un Zénith PAP (Pret A Poser). Simple à mettre en oeuvre, il fonctionne du premier coup. L'installation fut tout de même longue, car la pose des tuyaux est délicate. Mieux vaut ne rien casser à l'instalation. Les tuyaux sont en cuivre recuit, donc souples et fragiles.

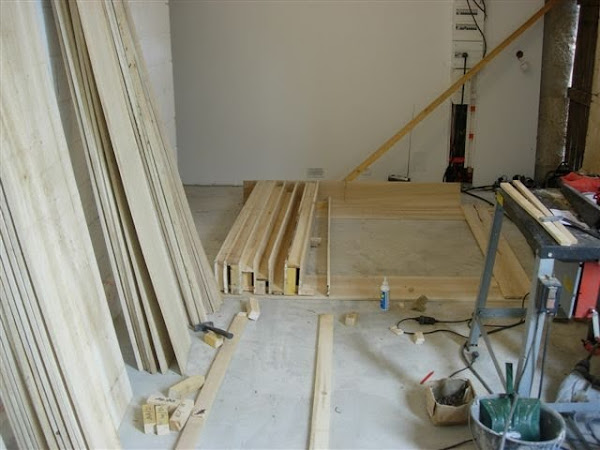

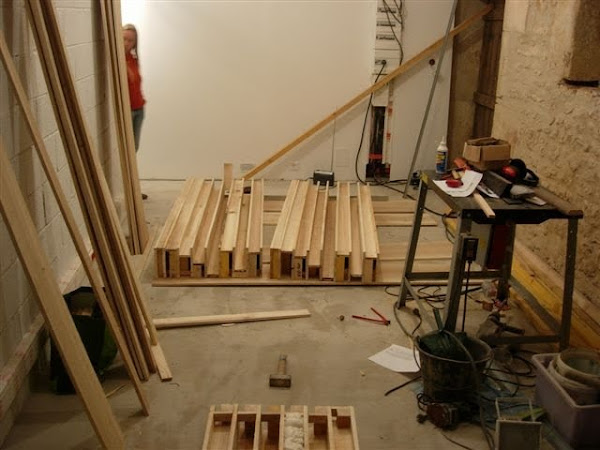

Octobre 2010 - Réalisation d'un diffuseur de Schroeder

La réalisation n'est pas une mince affaire. La réalisation du diffuseur principal m'aura pris plus de 8h.

Il y aura trois type de diffuseur pour que la diffraction s'opère à différentes plages de fréquence, homogénéisant ainsi le son dans la pièce.

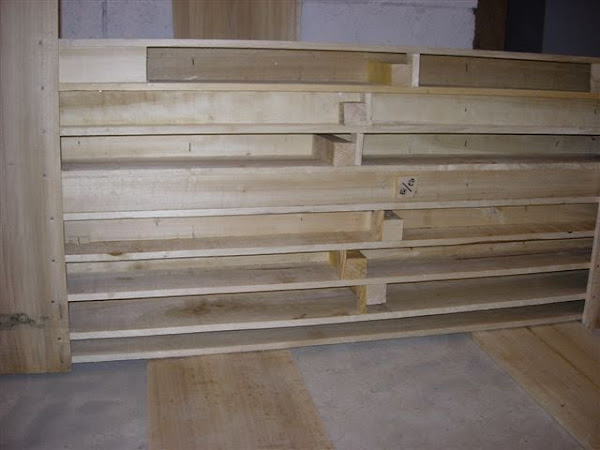

Le diffuseur principal au fond la régie sera composé de 23 "puits" de 70mm de largeur, avec une épaisseur des parois de 15mm. Le puits le plus profond fait 200mm. La plage de fréquence couverte est 340Hz à 2500Hz.

De part et d'autre de ce diffuseur seront positionnés les bastrap qui agiront en deçà des 340Hz. Les autres diffuseur seront réalisés après analyse et conçus de manière à corriger les éventuels défauts.

Réagréage du local d'accueil-détente

C'est avec Fred, (qui est venu avec sa Mercedes pour tenter de rivaliser avec ma R-21) que nous avons fait le réagréage de cette pièce pour applanir le sol avant la pose du parquet flottant. Cela nous aura pris 2h et demi. Du coup le sol est nickel ! On remarque également que tous les murs sont peint. Le mur de la régie à été peint directement sur les parpaing, après une sous-couche. Je souhaite garder un caractère brut dans cette pièce, entre pierres apparentes d'un coté et parpaing peint de l'autre.

Doucement mais surement, bilan sur l'avancement des travaux 11-04-2010

Ca n'avance pas très vite, c'est vrai, mais j'avance, c'est le principal. Mon boulot me prend beaucoup de temps et j'ai un temps de transport d'une heure et demi par jour, je préfèrerai le passer dans mon studio à bricoler...

Pour explication, les BAES ce sont les Bloc Autonome d'Eclairage de Sécurité. Ce sont les petit boitiers lumineux qui s'éclairent quand y a plus de jus ! avec les petits bonhommes vert qui indiquent les sorties... Etant un futur ERP (Etablissement Recevant de Public) , c'est une obligation. No comment.

Le local de détente prend forme ! Une fois les murs crépis, il ne restera que le sol. Nous avons choisi un parquet flottant de 9mm d'épaisseur avec isolant intégré pour réduire les bruit.

Les portes et fenêtres sont commandées, c'est un spécialiste qui viendra début mai prendre les mesures. C'est un service qui est compris dans le pris, ce n'est pas négligeable et gage de qualité. C'est au "bois du poitou" à Soudan 79800, ils méritent une pub gratos !

L'extérieur est livré. Pavés autoblocants pour faciliter l'accès, notamment pour l'accès aux personnes handicapés, point particulier qui à été pris en compte dès le début du projet.

L'extérieur se fera plus tard, avec un peu plus de soleil.

Et le matos dans tout ça ???
Voici donc un petit diaporama d'une partie du matériel audio indispensable au fonctionnement du studio.
Je possède déjà pas mal de matos car je réalise déjà des enregistrements live que je mixe ensuite chez moi.
Pour cela je dispose d'un certain nombre d'outils, dont voici les photos plutôt qu'on long texte de références matérielles...
Pour les photos en plus grand et immobiles ainsi que les références techniques il faut vous rendre là : http://www.flickr.com/photos/charles-michaux/

Isolation thermique et propriétés acoustiques

Vaste sujet sur lequel je ne vais pas m'étaler, ce serait très long.
Pour l'isolation du local de détente j'utilise comme on peut le voir sur l'image précédente de la laine de verre alors que j'ai horreur de cette matière...Tout simplement parce que j'ai des rouleaux en stock depuis les travaux de la maison. C'est le seul endroit ou il y en aura dans le studio.
Cette saloperie est volatile, ses propriétés acoustiques faible (à moins de prendre de la laine de verre spéciale), je souhaite pas en mettre ailleurs.
Dans la grande salle, l'isolation au plafond sera en plaques de chanvres 240mm d'épaisseur en 2 couches de 120mm croisées pour assurer une isolation thermique saine et parfaite, ainsi que pour mettre en avant des propriétés acoustiques intéressantes et adaptées au studio.
Dans les cabines, pas besoin d'isolation thermique, et dans la régie ce sera du chanvre et du liège, plus pour des raisons acoustiques que thermique, car les pièces sont de tailles modestes entourées de murs épais de pierres et de béton.

Toilettes

Ben oui, faut des chiottes...et qui plus est, des toilettes avec accès pour personnes à mobilité réduite. Bien entendu avec Florence et Fred, nous avions envisagé ce détail à la conception, et il était de toutes façons hors de question que les musiciens viennent à la maison faire leurs affaires...donc chiottes extérieurs à l'habitation. Nous avions pensé les faires derrière la maison, on le voit sur le plan initial, mais vu avec le bureau d'architecture qui reprendra les plans, l'accès n'est pas simple et la porte "de derrière" servira d'issue de secours, bref, il faut les faire ailleurs, nous les installerons dans cette dépendance attenante au studio. On en profite pour mettre une fosse sceptique aux normes en vigueur pour la maison et le studio. Je fait appel à un professionnel qui s'en chargera fin mai.

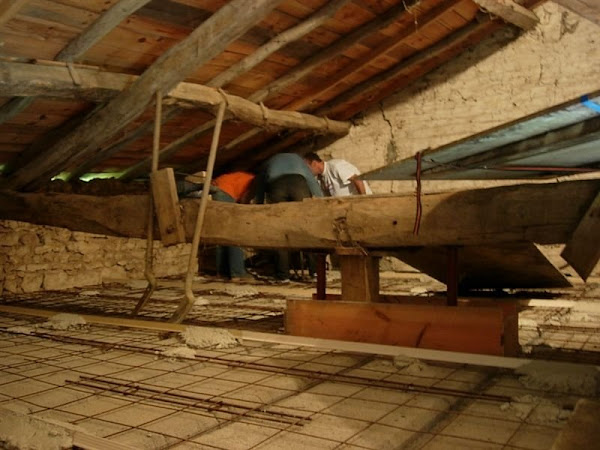

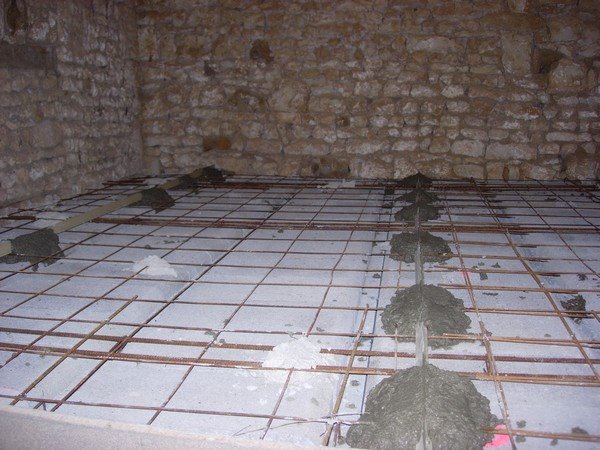

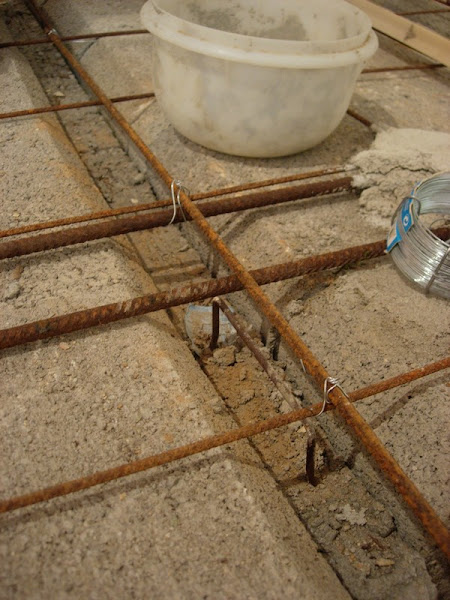

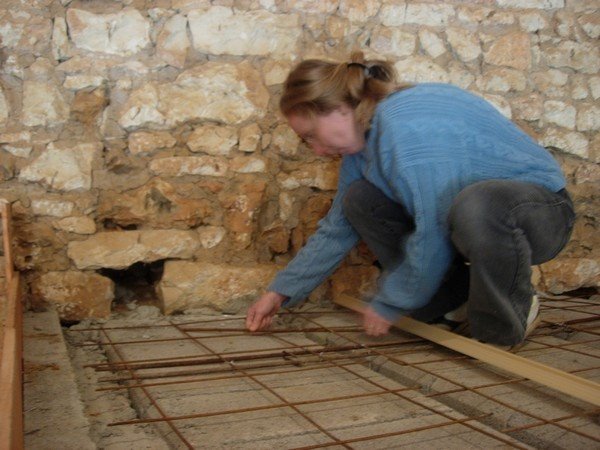

Détail de l'armature

L'armature de la dalle à une grande importance (si ce n'était pas le cas, je me ferais pas ch... à en mettre !)
Celle-ci est faite selon les règles de l'art. C'est le fournisseur (en l'occurence point P) qui fait l'étude en fonction des données techniques que je leur ai remis ( plans de masse, plan détaillé de chaque pièce, particularités de chaque pièces ). Une fois l'étude réalisée, il nous remette (après commande bien entendu) le document qui permet la mise en ouevre et livre les matériaux commandés.
Pour les armatures, il y a le treillis qui sera positionné sur "cales" pour se retrouver au coeur de la dalle. Il y a également les crosses qui permettent la jonction et le renfort avec les bords, puis les barres doubles qui renforcent les bords et lient les jonctions de poutrelles (c'est le cas pour la régie et le petit couloir)

La pelle mécanique

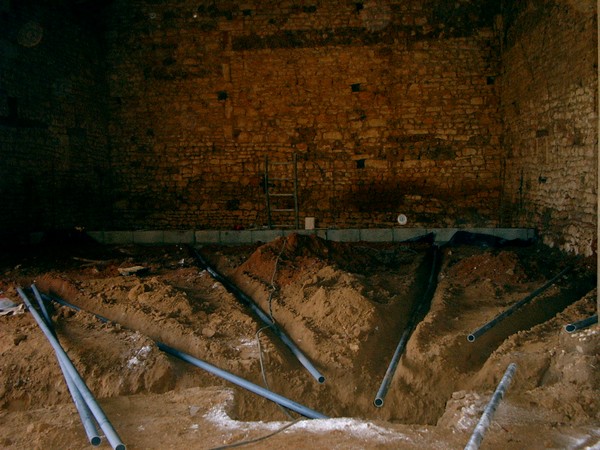

Terrassement des cabines enterrées. Il aura fallu renter dans la grange un tractopelle + un tracteur avec remorque pour évacuer l'équivalent de 40m3 de terre...Stéphane au commande de la pelle m'avouera que ce fut un chantier très complexe car hauteur limité pour les mouvements de pelle et proximité des fondations. Il refusera de s'approcher à moins de 50cm des fondations (à juste titre), ce qui remis en cause les plans...Appel de Fred en urgence, on grattera 10cm à la pelle (manuelle).

ère primaire !

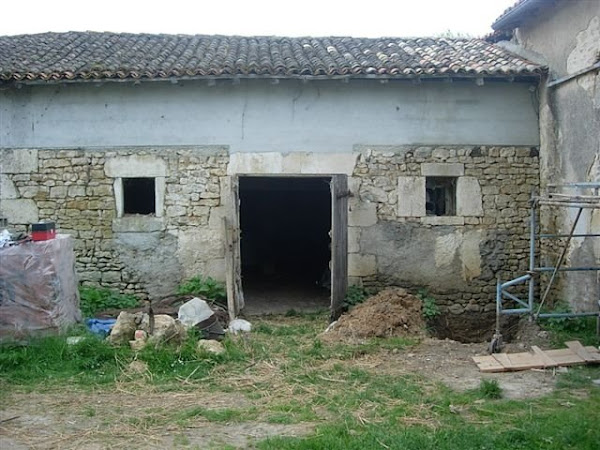

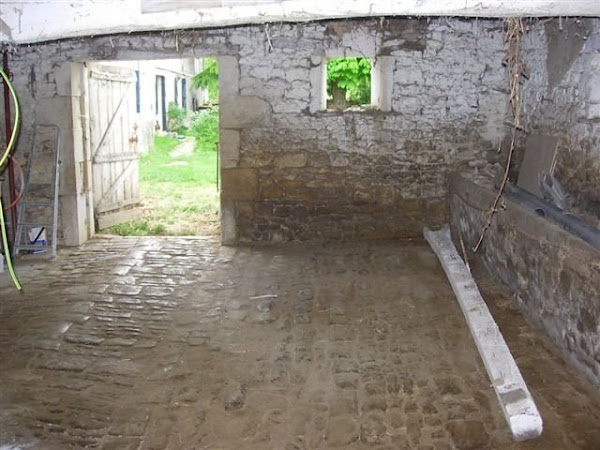

Au commencement, il n'y avait rien...ah si, juste un mur pour faire ch...Heureusement que mon voisin à un tracto pelle ! C'est ça aussi la vie à la campagne...Vous voyez les pilliers qui maintiennent les fermes ? Pas facile à gérer : les deux fermes sont cassées, c'est du à une mauvaise répartition des charges sur les fermes. Erreur de conception, mais bon comme ça a 100 ans, je ne retrouverai pas l'installateur. J'ai retrouvé une date sur le crépis à l'intérieur de cette grange : 1899, tout de même

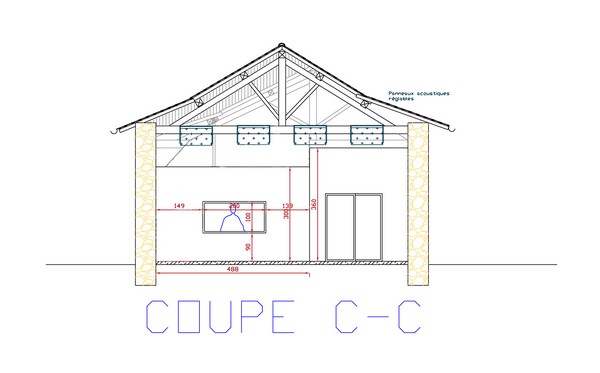

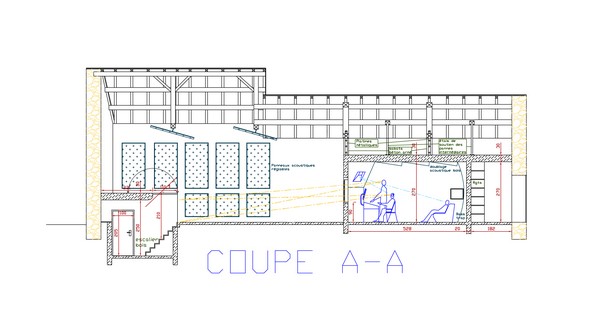

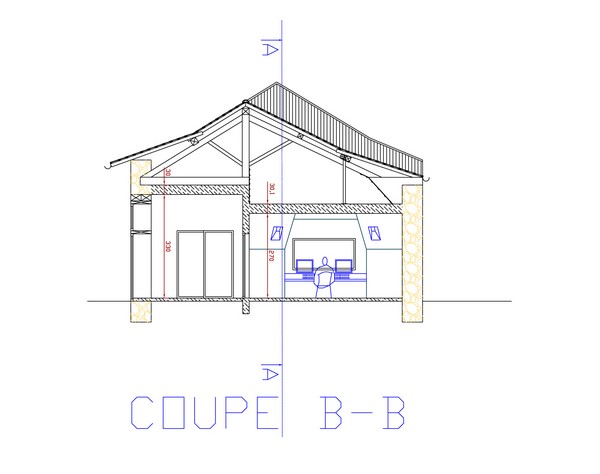

Les plans du studio, explications :

Voici les plans du studio, réalisé par mon ami Frédérique KEIFF, architecte DE et artiste avant tout.

Pour la réalisation, j'ai cogité des plans en fonction de mes connaissances des studios, de mes relations avec divers ingénieurs du son, de mes besoins, puis j'ai soumis l'affaire à Fred qui a largement optimisé l'affaire.

Les grandes idées maîtresse sont :
-d'enterrer les cabines d'isolation pour y gagner l'espace supérieur qui fait aujourd'hui office d'espace scénique exploitable à l'enregistrement,
-d'utiliser les ouvertures existantes pour la lumière naturelle,
-d'exploiter le dessus de la régie,
-d'optimiser la hauteur de tout l'espace en général.

Durant la construction, mon atout est aujourd'hui le temps !
Je prend le temps qu'il faut pour aménager, améliorer, écouter les personnes qui visitent le chantier, tout est bon ! Le chantier à déjà bientôt trois ans, mais je ne regrette pas ce temps passé.
Maintenant que tout est calé, j'espère la fin des travaux pour septembre 2009.
